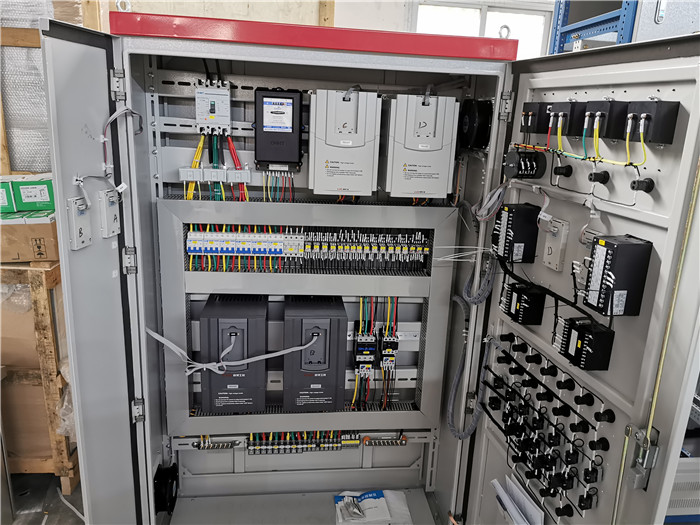

PLC控制柜基本设计编程方法控制电路根据逻辑关系可以分为组合电路和时序电路，在一个复杂的控制电路中也可能既有组合电路也有时序电路。
1.组合电路的设计
控制结果只和输入有关的电路称为组合电路，由于组合电路的控制结果只和输入变量的状态有关，所以可以用布尔代数（也称为开关代数或逻辑代数）通过计算而得出。
PLC控制柜组合电路的梯形图设计步骤一般如下∶
（1）根据控制条件列出真值表。
（2）由真值表写出逻辑表达式并进行化简。
（3）根据逻辑表达式画出控制电
例3 在楼梯走廊里，在楼上楼下各安装一个开关来控制一盏照明灯，试设计 PLC控制接线图和梯形图。
解∶首先根据控制要求画出PLC控制柜接线图如图0-13（a）所示。根据题意分析可知两个开关只有4种状态，当只有其中一个开关动作时灯亮，当两个开关都动作或都不动作时灯不亮，据此列出真值表
由 真 值 表 写 出 逻 辑 表 达 式 E=S2 Sl+S2SI，根据逻辑表达式画出梯形图
（a）PLC控制柜接线图（b）梯形图
图0-13 两个开关控制一盏灯电路
本书中，实例3、4、5、6、8等都采用组合电路。实例1和实例52虽然是一个时序电路，但是在局部电路中PLC的输出和计数值有一定的对应关系，所以也可以用真值表写出逻辑表达式。
2. 时序电路的设计
在PLC控制电路中，绝大部分电路都是时序电路，由继电器组成的控制电路中，时序电路实际上就是自锁电路，这种电路应用得十分广泛，一般没有固定的设计方式。
PLC控制柜时序电路也称记忆电路，其中包含有记忆元件。时序电路的控制结果不仅和输入变量的状态有关，也和记忆元件的状态有关。
