详情请看"实例102绕线型电动机转子串电阻时间原则启动控制"。该实例是将原电路中的部分电路直接移至PLC控制柜的输入端，使多个输入接点共占用了一个输入继电器。
该实例还阐述了一个重要问题，就是并非所有的常规控制电路都可以直接转换成PLC控制柜控制梯形图，特别是电路中的互锁和联锁，往往要通过PLC控制柜外部硬接线才能实现。
PLC控制柜编码输入法

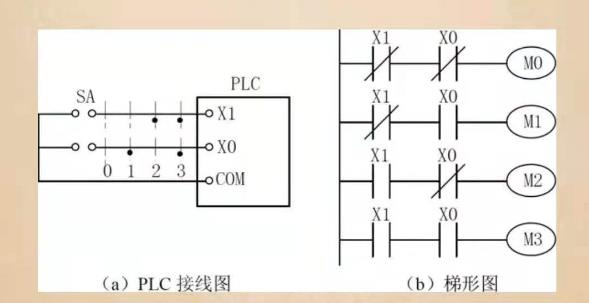

编码输入是将多个输入继电器的组合作为输入信号，n个输入继电器有2n种组合，可以用n位二进制数表示，这种输入方法可以最大限度地利用输入点，一般需要梯形图译码。如图0-4所示，输入继电器X0、X1有4种组合（即2位二进制数 00、01、10、11），用M0～M3表示，相当于4个输入信号。例如，开关在2位置， X1、X0=10，梯形图中M2线圈得电。

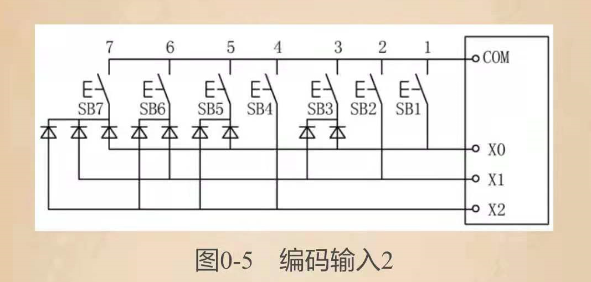

图0-5所示为使用按钮的编码输入，其原理和图0-4中的原理基本一样。
PLC控制柜矩阵输入法
图0-6所示为3行2列输入矩阵，这种接线一般常用于有多种输入操作方式的场合。例如，图中的选择开关SA打在左边，则执行手动操作方式，用按钮进行输入操作;开关打在右边，则执行自动操作方式，由系统接点进行自动控制。
如"实例82 矩阵输入"，由8点输入和8点晶体管输出，获得64点输入。
PLC控制柜编程输入法

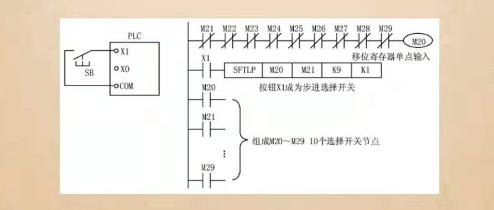

图0-7所示为PLC控制柜用编程的方式组成的输入电路。输入按钮SB相当于一个10挡位的选择开关，初始位置为M20线圈得电， M20 = 1，接点闭合。
