水电气安装中水下电缆路径选择，水电气安装公司称应满足电缆不易受机械性损伤、能实施可靠防护、敷设作业方便、经济合理等要求，水电气安装且符合下列规定：
(1)电缆宜敷设在河床稳定、流速较缓、岸边不易被冲刷、海底无石山或沉船等障碍、少有沉锚和拖网渔船活动的水域。
(2)水电气工程中电缆不宜敷设在码头、渡口、水工构筑物近旁、疏浚挖泥区和规划筑港地带。

水电气安装水下电缆不得悬空于水中，应埋设于水底。在通航水道等需防范外部机械力损伤的水域，电缆应埋置于水底适当深度，并加以稳固覆盖保护；浅水区埋深不宜小于0.5m，深水航道的埋深不宜小于2m。 水下电缆相互间严禁交叉、重叠。相邻的电缆应保持足够的安全间距，且符合下列规定：
(1)主航道内，电缆相互间距不宜小于平均最大水深的1.2倍。引至岸边间距可适当缩小。
(2)在非通航的流速未超过1m/s的小河中，同回路单芯电缆相互间距不得小于0.5m，不同回路电缆间距不得小于5m。
(3)除(1)、(2) 项情况外，应按水的流速和电缆埋深等因素确定。还有就是：
① 预留孔洞要按图纸尺寸配合土建施工进行预留。
② 进线管的预埋，按要求做柔韧性防水套管。
③ 接地装置的基础钢筋焊接采用附加件双面焊，注意上引点、等电位上引点，为保证和永久性防雷的要求，在基础开槽后，钢筋工程施工马上把接地极联焊上并施放于坑槽四周，优点是电阻小，雷波距地较远，有利于安全使用。

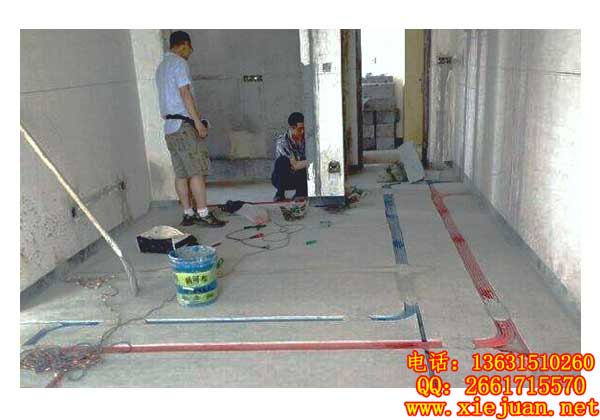

④ 电气管路随结构施工同时进行管路敷设，铁管采用焊接连接，PVC和半硬质PVC套管胶粘连接。
⑤ 各层箱、盒施工中，配电箱采用墙体预留，要求箱尺寸进管位置的准确，顶板灯头盒采用砼预埋施工。

水下的电缆与工业管道之间水平距离，不宜小于50m；受条件限制时，不得小于15m。

水下电缆引至岸上的区段，应有适合敷设条件的防护措施，且符合下列规定：
(1)岸边稳定时，应采用保护管、沟槽敷设电缆，必要时可设置工作井连接，管沟下端宜置于最低水位下不小于1m的深处。
(2)岸边未稳定时，还宜采取迂回形式敷设以预留适当备用长度的电缆。

水下电缆的两岸，应设有醒目的警告标志。
