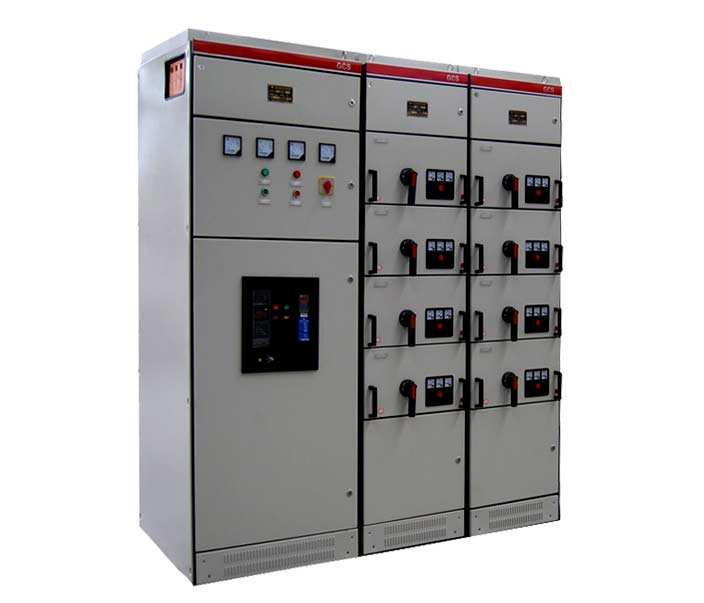

gcs配电柜 (电气设备)
gcs
配电柜适用于发电厂、变电站、石油化工,厂矿企业、饭店及高层建筑等低压配电系统的动力、配电和电动机控制中心,电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
中文名 |
配电柜 |
分 级 |
一级配电设备 |
定 义 |
指动力配电柜和照明配电柜 |
主要区别 |
低压成套设备和控制设备
|
gcs配电柜具有分断、接通能力高,动稳定性好,电气方案灵活,组合方便,系列性、实用性强,结构新颖,防护等级高等特点。
gcs配电柜定义
gcs配电柜分别是指分动力配电柜和照明配电柜、计量柜等配电系统的末级设备。
gcs配电柜的特点
gcs配电柜把上一级配电设备的某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。使配电柜的寿命得到有效提升,效率提高30%以上,省电10%--50%
gcs配电柜参数(详细参数请咨询)
品牌: |
chint/正泰(可定制) |
型号: |
gcs配电柜 |
加工定制: |
是 |
用途: |
直接起动 |
结构形式: |
多种 |
产品认证: |
ccc |
壳体防护等级: |
ip30(可定做) |
外壳材质: |
金属 |
外形及安装方式: |
落地式 |
应用场景: |
发电厂、变电站、工矿企业、
机场、码头及广播电视等 |
材质: |
金属 |
母线额定电流: |
50--2000(A) |
短路关合电流: |
至1000(KA) |
连接方式: |
柜式 |
过电压等级: |
III |
额定电压: |
380(kV) |
额定电流: |
至4000A |
额定频率: |
50--60(Hz) |
额定绝缘电压: |
至1000V |
额定工作电压: |
至600V |
额定冲击耐受电压: |
8KV |
辅助电路额定电压: |
AC380、220V/DC220V |
污染等级: |
3 |
额定电流: |
4000A |
水平母线额定电流: |
至4000A |
垂直母线额定电流: |
2000、1000A |
额定短时耐受电流: |
50/80KA |
额定峰值耐受电流: |
105/176KA |
额定短时耐受电流: |
50KA |
额定峰值耐受电流: |
105KA |
接地系统: |
TT,IT,TN-S,TN-C-S |
进出线断路器: |
4000A |
物料编号: |
000000 |
gcs配电柜使用条件
1. gcs配电柜周围空气温度不高于 40℃,不低于–5℃。24小时内平均温度不得高于 35℃超过时, 需根据实际情况降容运行。
2. 户内使用,使用地点的海拔不得超过2000m。
3. 周围空气相对湿度,在高温度为 40℃时不超过50%,在较低温度时允许有较大的相 对湿度,如 20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。
4. gcs配电柜安装时与垂直面的倾斜度不超过5%,且整组柜列相对平整(符合GBJ232-82标 准)。
5. gcs配电柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所
6. 如有特殊要求,另行协商解决。
4. 电气性能:
基本电气参数
额定绝缘电压 交流660(1000)V
额定工作电压 主电路 交流 380(600)V
辅助电路 交流 380、220V
直流 220、110V
额定频率 50(60)HZ
水平母线额定电流 ≤3150A
垂直母线额定电流 1000A
额定峰值耐受电流(0.1S) 105、176KA
额定短时耐受电流(1S) 50、80KA
gcs配电柜具有以下几个优点:
1、结构合理:接线空间宽敞,容积大,多层防护。隔板主开关采用多功能装饰板,可随意更换开关,ABS塑料内门锁,可防触电。
2、gcs配电柜性能稳定:连接采用排骨式汇流铜排,套热缩管,并加盖透明PC板。
3、操作安全:多层防护隔板,使操作者与带电部分隔离,每层门板都连接地排,确保操作者的安全。
4、gcs配电柜拆装方便:柜体与安全支架,内门,外门等可随意分开取出。让柜体先预埋。保证配电柜内元件的一次性安装,免损坏。
服务承诺
本公司向使用方郑重承诺:
1、gcs配电柜是按合同要求新生产的产品,技术先进,质量优良,设计、材料和工艺无缺陷和差错。
2、本公司对售出的gcs配电柜实行免费技术服务和定期回访,征集用户反馈信息,以便更好地为用户服务。
3、有专业的技术工程师24小时为你服务,为你解答各种gcs配电柜问题,解决您使用过程中的后顾之忧。
4、让用户花少的钱,买到实惠的配电设备。 质量保证!工艺先进
5、我们可以根据用户的要求和用户的负载容量,帮用户免费设计gcs配电柜。免费提供技术咨询,来图报价等。
